F745X遥控浮球阀它的主阀采用双腔直流式结构,膜片下腔不与阀门内介质接触,避免了其对膜片的压力扰动。具有流阻小,流通能力大等特点。而100X遥控浮球阀主阀采用单腔直通式结构。二者的区别是主阀结构不同。

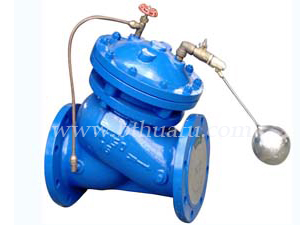

F745X遥控浮球阀由双腔直流式主阀和小浮球阀组成。小浮球阀安装在水池或水箱内,作为先导控制阀。根据需要控制的液面高度来确定安装位置。导管上还有针阀和球阀。
工作原理:
开启导管上的针阀和球阀,打开主阀前的关断阀。导管内介质通过针阀,上腔压力室,球阀,小浮球阀,进入水池。膜片上腔压力室出口没有封闭,无法形成有效压力。主阀芯在介质压力作用下开启,开始向水池内供水。
浮球随着液面上升,到达设定上限位置后。小浮球阀关闭,膜片上腔压力室出口封闭,导管内介质进入膜片上腔,膜片上腔内压力逐渐升高,因为膜片的面积大于主阀芯的面积,形成的压力差使主阀芯逐渐关闭,主阀停止供水。
当水池内用水不断消耗,浮球随着液位逐渐下降,小浮球阀打开排水,膜片上腔压力逐渐降低,主阀芯在介质压力作用下开启,主阀重新开始供水。
F745X遥控浮球阀液面控制准确度高,密封可靠。主阀阀体采用全通道、直流式、流线型设计,主阀密封采用橡胶密封环密封,关闭动力由主阀控制室自动形成,保持合适关闭力,密封寿命和可靠性高。接管系统由浮球阀、球阀和接管组成。
